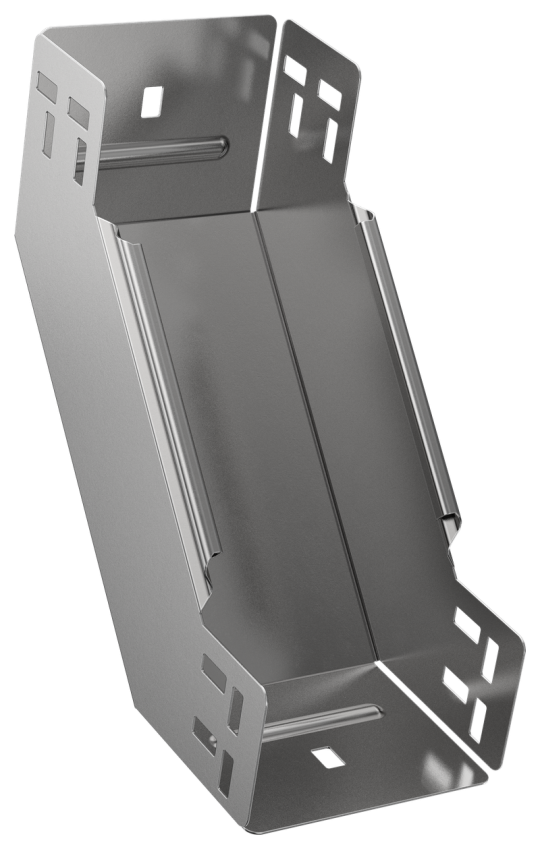

ESCA 5 Поворот верт. внутр. 90град 80х100-1,2 IEK ES5-PN-90-080-100-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 7047
• Ширина ответвления: 100 мм
• Перфорированная боковая стенка : Нет
• Длина: 296 мм
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Вес: 0,72 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Ширина: 100 мм
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
