Описание

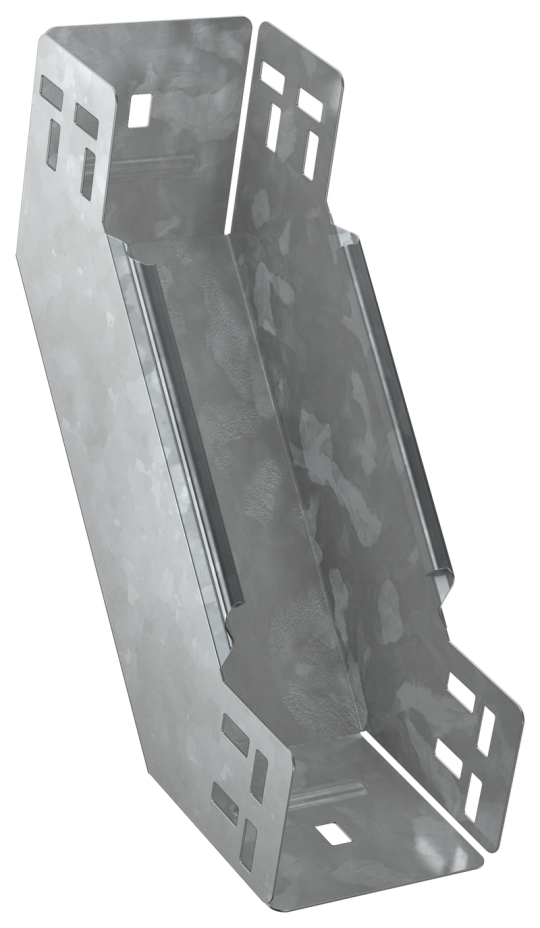

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Длина: 296 мм
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Материал: Сталь
• Ширина ответвления: 80 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Вес: 0,7 кг
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Ширина: 80 мм
• Отклонение - угол : 90
