Описание

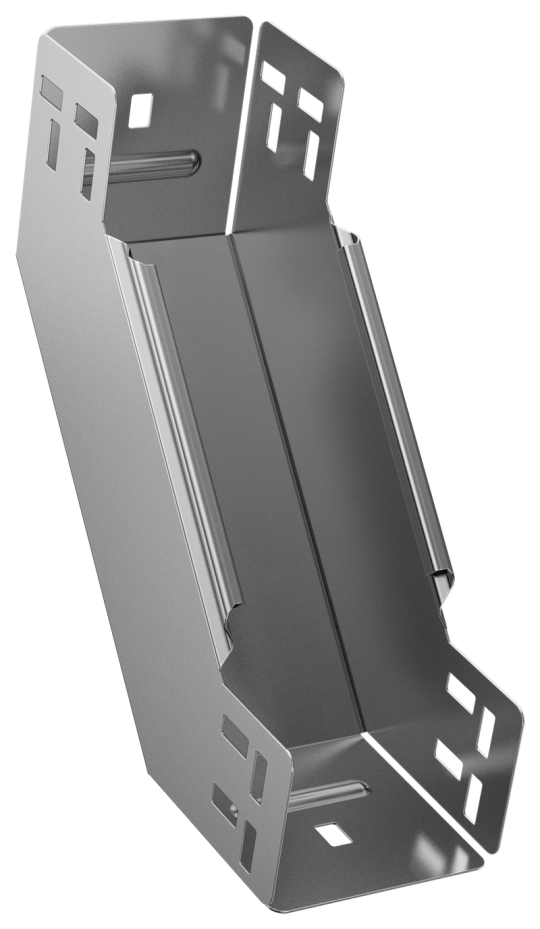

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Ширина ответвления: 80 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Ширина: 80 мм
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Длина: 296 мм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Вес: 0,65 кг
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 80 мм
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
