Описание

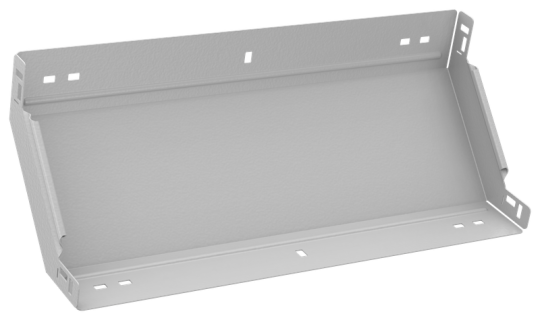

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Материал: Сталь
• Длина: 248 мм
• Вес: 1,88 кг
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Ширина: 600 мм
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Порошковая окраска
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 9016
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 600 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Цвет: Чисто белый
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
