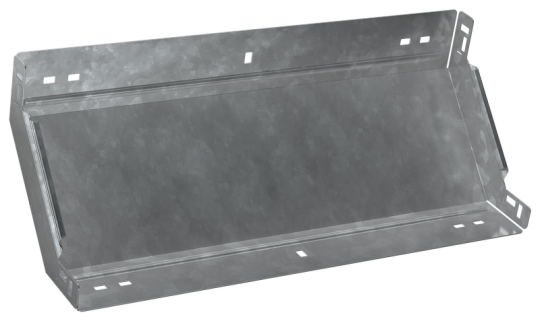

ESCA 5 Поворот верт. внутр. 90град 50х600-1,2 HDZ IEK ES5-PN-90-050-600-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Вес: 2 кг
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Ширина: 600 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 600 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
• Длина: 248 мм
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
