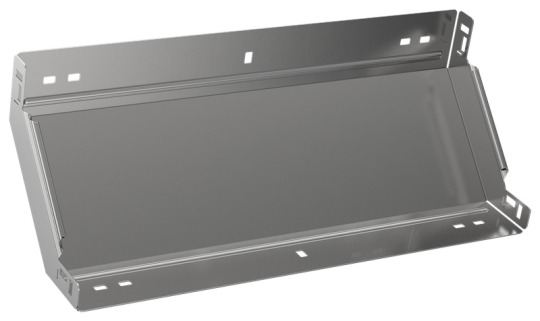

ESCA 5 Поворот верт. внутр. 90град 50х600-1,2 IEK ES5-PN-90-050-600-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 600 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина: 600 мм
• Вес: 1,85 кг
• Длина: 248 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
