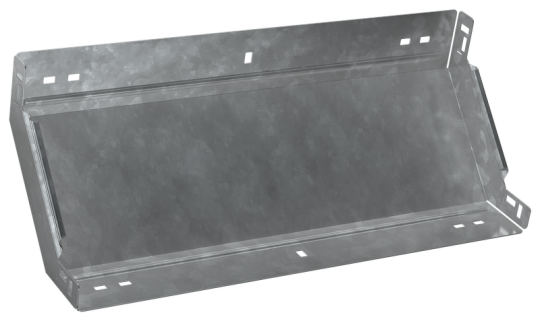

ESCA 5 Поворот верт. внутр. 90град 50х500-1,2 HDZ IEK ES5-PN-90-050-500-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,71 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 500 мм
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 500 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 248 мм
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
