Описание

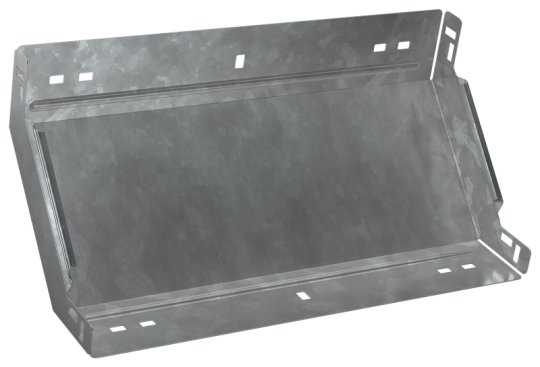

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 400 мм
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,41 кг
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Длина: 248 мм
• Ширина ответвления: 400 мм
• Исполнение для больших расст-усиленный: Нет
