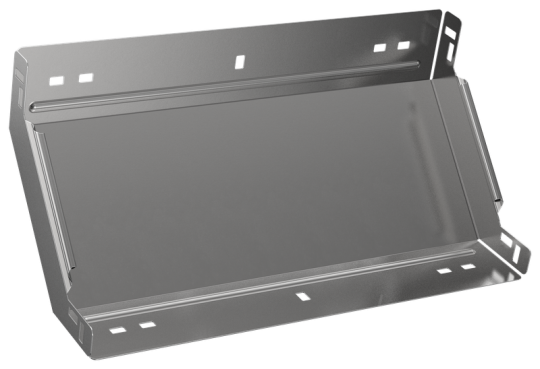

ESCA 5 Поворот верт. внутр. 90град 50х400-1,2 IEK ES5-PN-90-050-400-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Длина: 248 мм
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Ширина: 400 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 400 мм
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Вес: 1,3 кг
• Высота кабельного лотка : 50 мм
• Толщина металла: 1.2 мм
