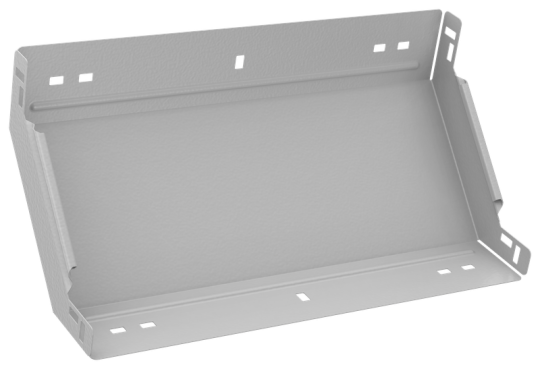

ESCA 5 Поворот верт. внутр. 90град 50х300-1,2 RAL 9016 IEK ES5-PN-90-050-300-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 9016
• Толщина цинкового покрытия: 10 мкм
• Длина: 248 мм
• Отклонение - угол : 90
• Ширина: 300 мм
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Вес: 1,05 кг
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Защитное покрытие поверхности: Порошковая окраска
• Цвет: Чисто белый
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 300 мм
• Перфорированная боковая стенка : Нет
