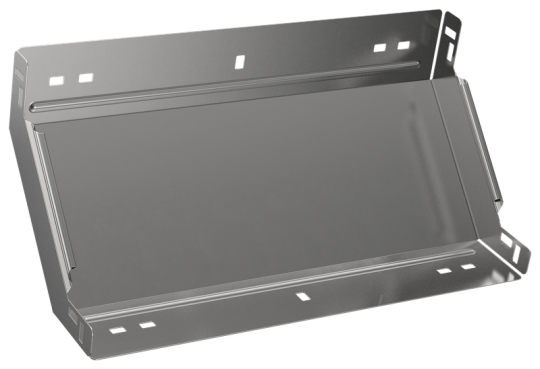

ESCA 5 Поворот верт. внутр. 90град 50х300-1,2 IEK ES5-PN-90-050-300-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Вес: 1,03 кг
• Отклонение - угол : 90
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Ширина: 300 мм
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Длина: 248 мм
• Модель или исполнение: Интегрированный разъем
