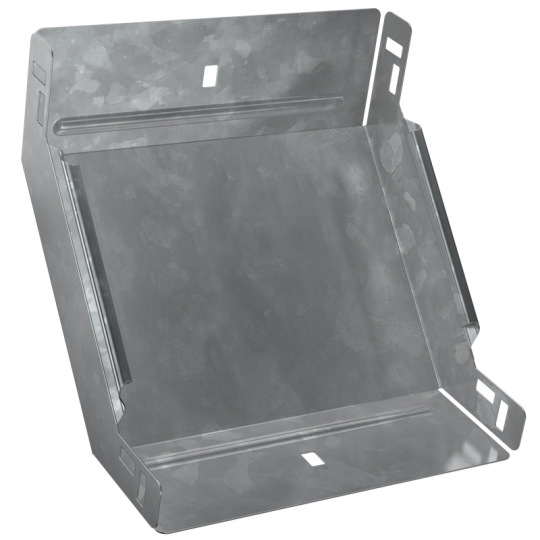

ESCA 5 Поворот верт. внутр. 90град 50х200-1,2 HDZ IEK ES5-PN-90-050-200-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Толщина металла: 1.2 мм
• Ширина ответвления: 200 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Длина: 248 мм
• Ширина: 200 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Вес: 0,82 кг
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
