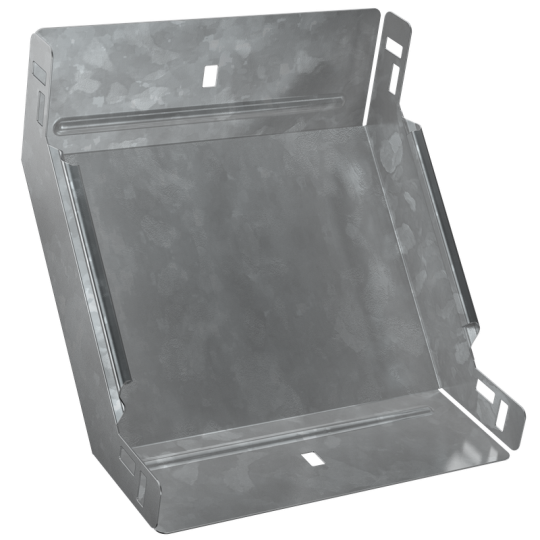

ESCA 5 Поворот верт. внутр. 90град 50х150-1,2 HDZ IEK ES5-PN-90-050-150-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Длина: 248 мм
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Ширина: 150 мм
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Вес: 0,68 кг
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 150 мм
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
