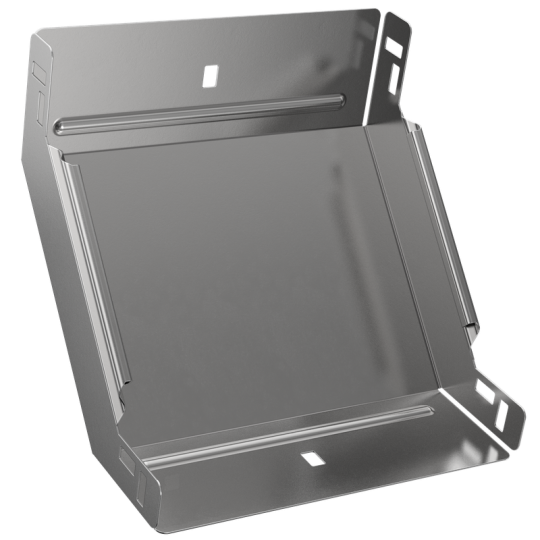

ESCA 5 Поворот верт. внутр. 90град 50х150-1,2 IEK ES5-PN-90-050-150-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Цвет: Светло-серый
• Длина: 248 мм
• Ширина ответвления: 150 мм
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,63 кг
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
