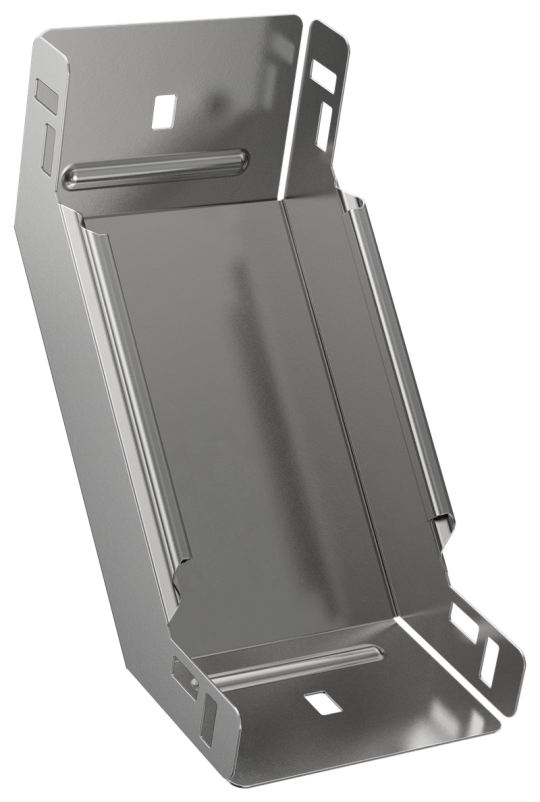

ESCA 5 Поворот верт. внутр. 90град 50х100-1,2 IEK ES5-PN-90-050-100-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Ширина ответвления: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Вес: 0,49 кг
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Длина: 248 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
