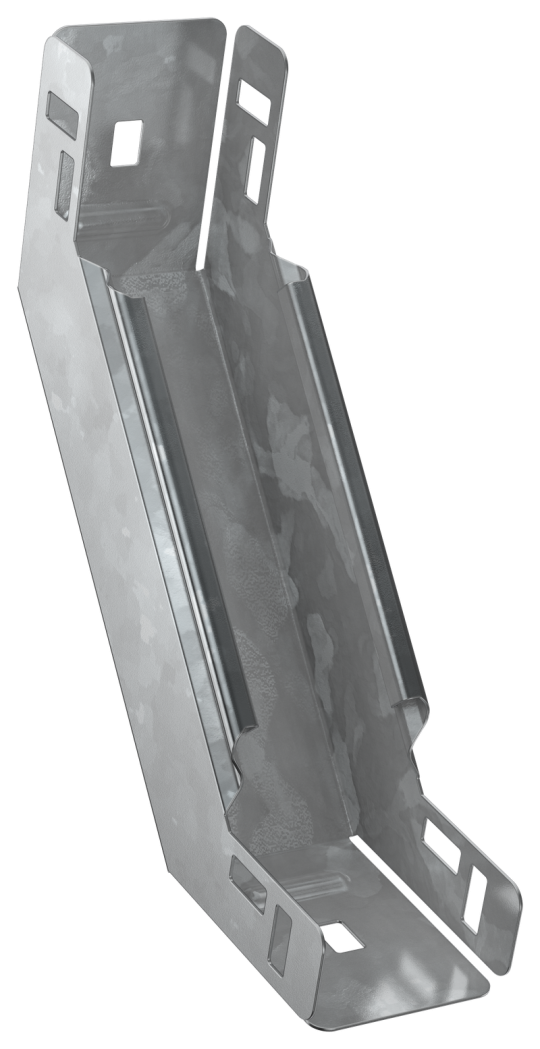

ESCA 5 Поворот верт. внутр. 90град 50х50-1,2 HDZ IEK ES5-PN-90-050-050-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 50 мм
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 50 мм
• Вес: 0,38 кг
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Длина: 248 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 50 мм
