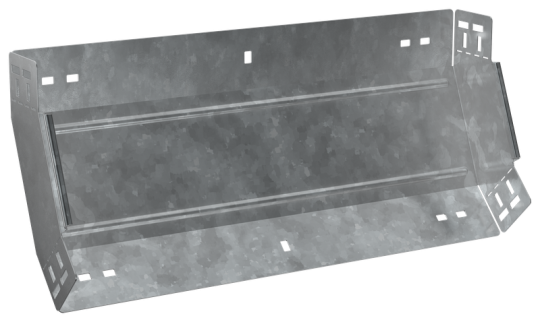

ESCA 5 Поворот верт. внутр. 45град 100х600-1,2 HDZ IEK ES5-PN-45-100-600-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 600 мм
• Длина: 252 мм
• Материал: Сталь
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 600 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Вес: 2,04 кг
• Монтажная температура: -50...40 °C
