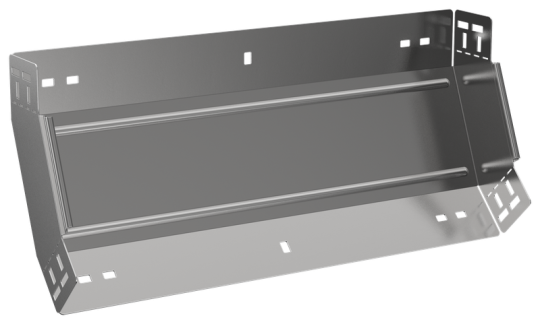

ESCA 5 Поворот верт. внутр. 45град 100х600-1,2 IEK ES5-PN-45-100-600-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Ширина: 600 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Цвет: Светло-серый
• Длина: 252 мм
• Вес: 1,88 кг
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 600 мм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 100 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
