Описание

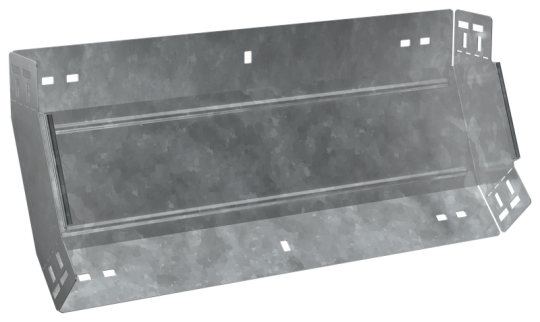

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Длина: 252 мм
• Толщина цинкового покрытия: 55 мкм
• Ширина: 500 мм
• Вес: 1,77 кг
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Отклонение - угол : 45
• Ширина ответвления: 500 мм
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
