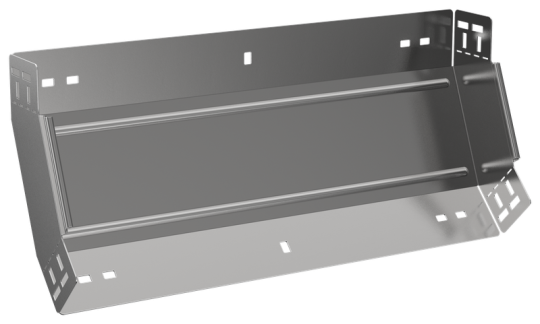

ESCA 5 Поворот верт. внутр. 45град 100х500-1,2 IEK ES5-PN-45-100-500-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Ширина: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 500 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Высота кабельного лотка : 100 мм
• Длина: 252 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
• Вес: 1,63 кг
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
