Описание

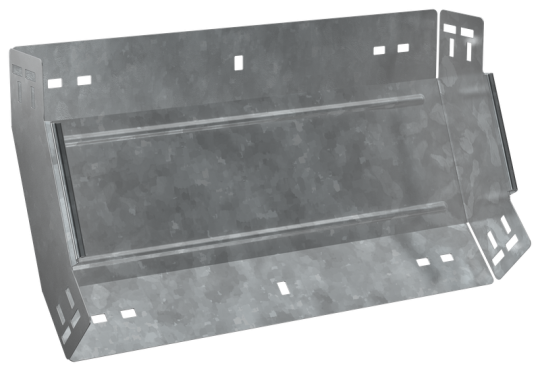

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Длина: 252 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Вес: 1,49 кг
• Ширина ответвления: 400 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Ширина: 400 мм
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
