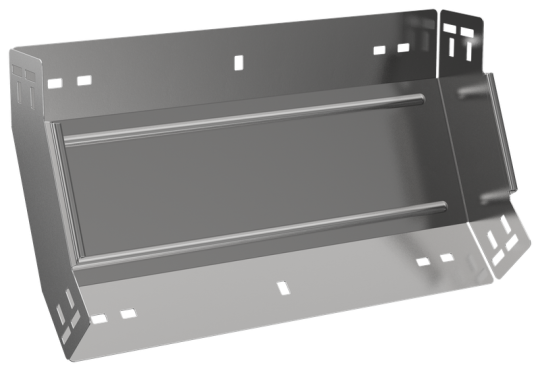

ESCA 5 Поворот верт. внутр. 45град 100х400-1,2 IEK ES5-PN-45-100-400-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Вес: 1,38 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Длина: 252 мм
• Ширина: 400 мм
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 400 мм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
