Описание

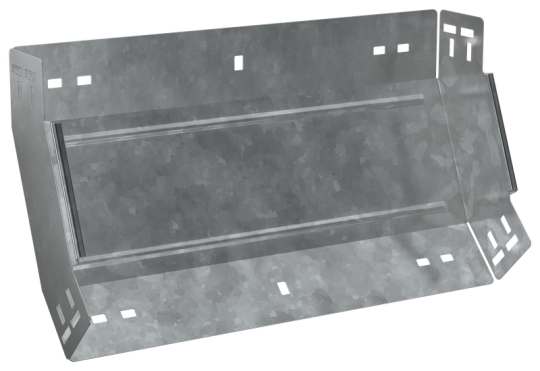

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Вес: 1,22 кг
• Длина: 252 мм
• Материал: Сталь
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 300 мм
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
