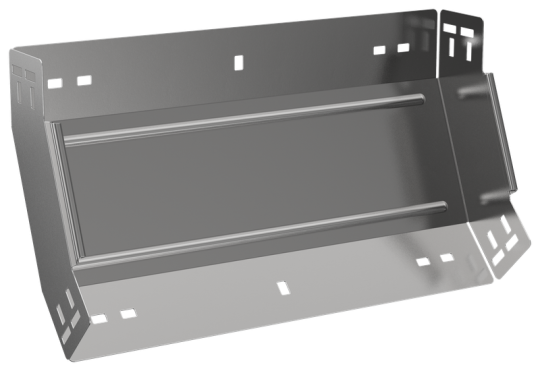

ESCA 5 Поворот верт. внутр. 45град 100х300-1,2 IEK ES5-PN-45-100-300-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Длина: 252 мм
• Вес: 1,13 кг
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
