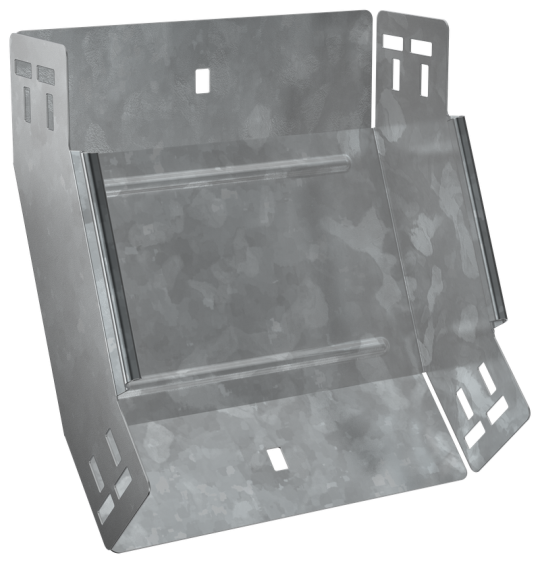

ESCA 5 Поворот верт. внутр. 45град 100х200-1,2 HDZ IEK ES5-PN-45-100-200-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Ширина: 200 мм
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Вес: 0,96 кг
• Номер цвета RAL: 7047
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 252 мм
• Цвет: Светло-серый
