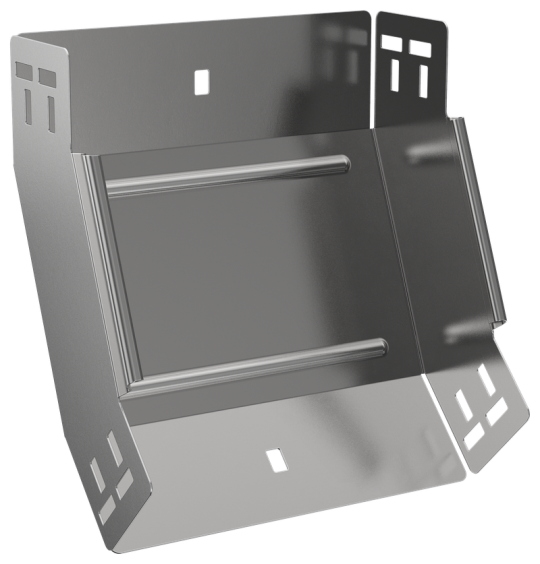

ESCA 5 Поворот верт. внутр. 45град 100х200-1,2 IEK ES5-PN-45-100-200-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Длина: 252 мм
• Ширина: 200 мм
• Номер цвета RAL: 7047
• Вес: 0,89 кг
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 200 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
