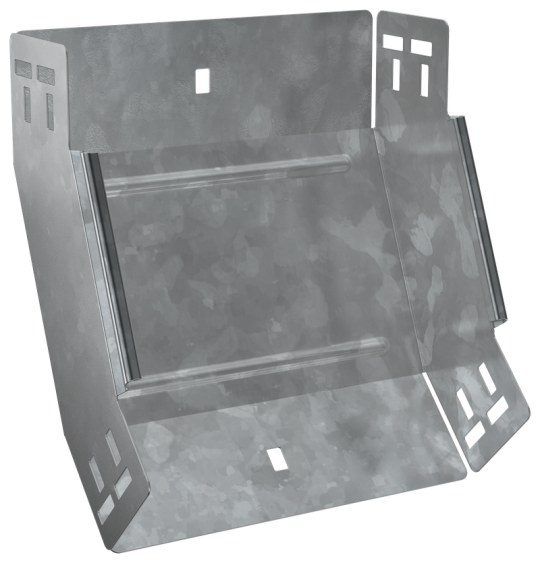

ESCA 5 Поворот верт. внутр. 45град 100х150-1,2 HDZ IEK ES5-PN-45-100-150-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Вес: 0,82 кг
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Ширина: 150 мм
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 150 мм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Длина: 252 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
