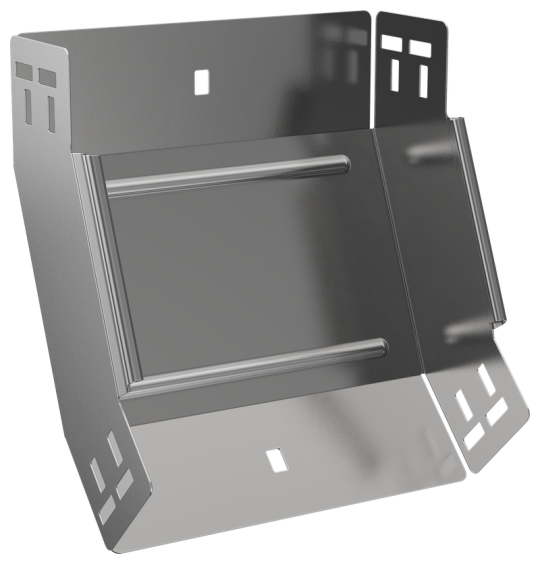

ESCA 5 Поворот верт. внутр. 45град 100х150-1,2 IEK ES5-PN-45-100-150-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 252 мм
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,76 кг
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
