Описание

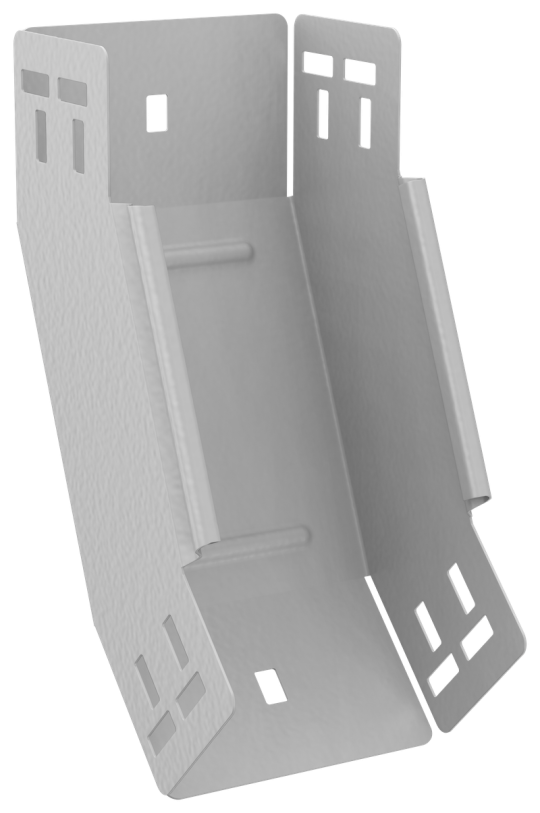

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Вес: 0,65 кг
• Номер цвета RAL: 9016
• Толщина цинкового покрытия: 10 мкм
• Цвет: Чисто белый
• Ширина ответвления: 100 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Длина: 252 мм
• Ширина: 100 мм
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
