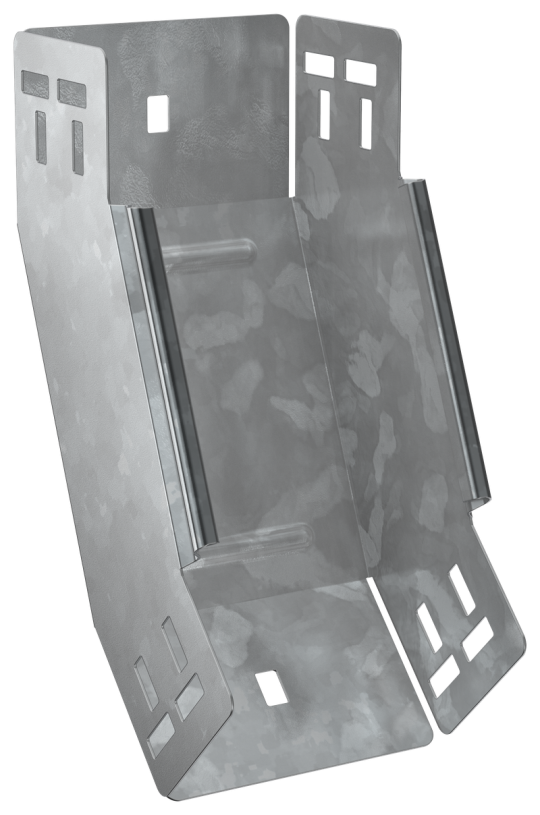

ESCA 5 Поворот верт. внутр. 45град 100х100-1,2 HDZ IEK ES5-PN-45-100-100-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 252 мм
• Вес: 0,69 кг
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Ширина: 100 мм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
