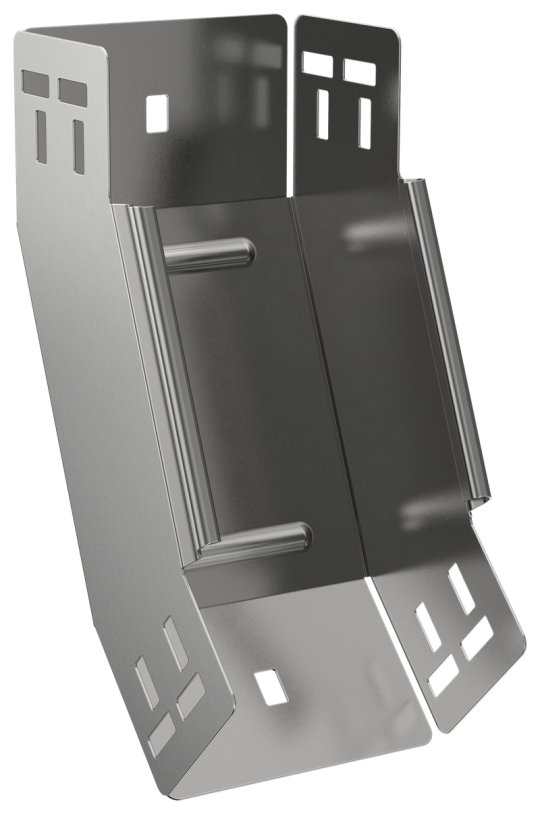

ESCA 5 Поворот верт. внутр. 45град 100х100-1,2 IEK ES5-PN-45-100-100-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 0,64 кг
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Длина: 252 мм
• Класс стойкости к коррозии: 2
• Ширина: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
