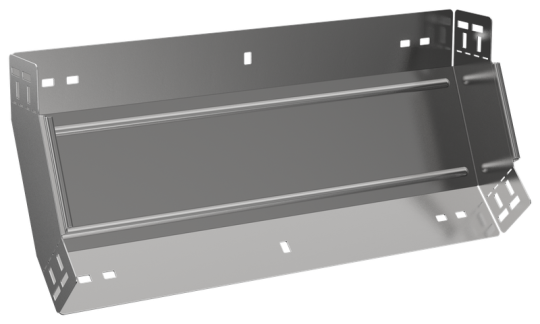

ESCA 5 Поворот верт. внутр. 45град 80х600-1,2 IEK ES5-PN-45-080-600-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Ширина ответвления: 600 мм
• Ширина: 600 мм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Вес: 1,76 кг
• Материал: Сталь
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 245 мм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
