Описание

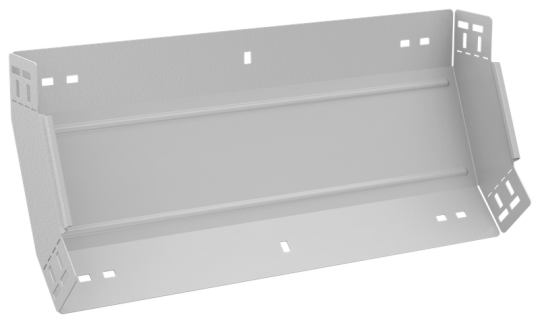

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Вес: 1,55 кг
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Ширина ответвления: 500 мм
• Номер цвета RAL: 9016
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Ширина: 500 мм
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Цвет: Чисто белый
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Длина: 245 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
