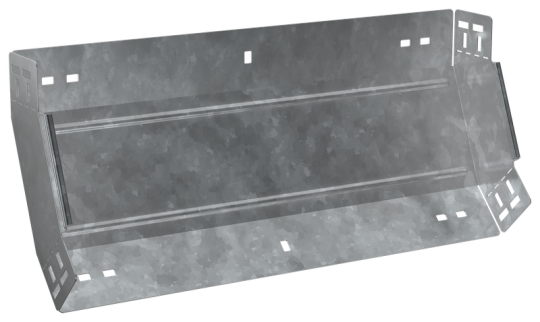

ESCA 5 Поворот верт. внутр. 45град 80х500-1,2 HDZ IEK ES5-PN-45-080-500-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Ширина: 500 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Вес: 1,65 кг
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Ширина ответвления: 500 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Длина: 245 мм
• Перфорация в основании для монтажа: Нет
