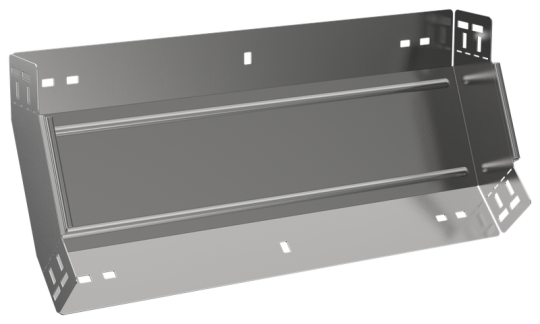

ESCA 5 Поворот верт. внутр. 45град 80х500-1,2 IEK ES5-PN-45-080-500-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 500 мм
• Высота кабельного лотка : 80 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Длина: 245 мм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Вес: 1,52 кг
• Ширина ответвления: 500 мм
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 2
