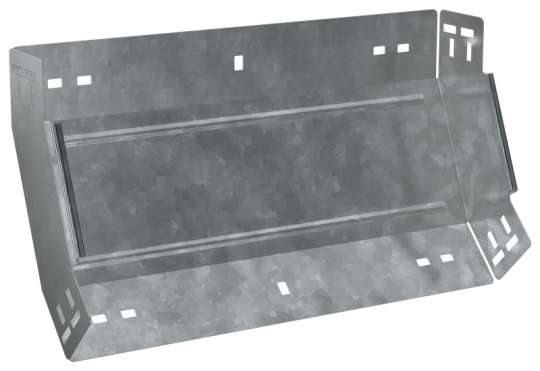

ESCA 5 Поворот верт. внутр. 45град 80х400-1,2 HDZ IEK ES5-PN-45-080-400-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Ширина ответвления: 400 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,39 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Ширина: 400 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Длина: 245 мм
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
