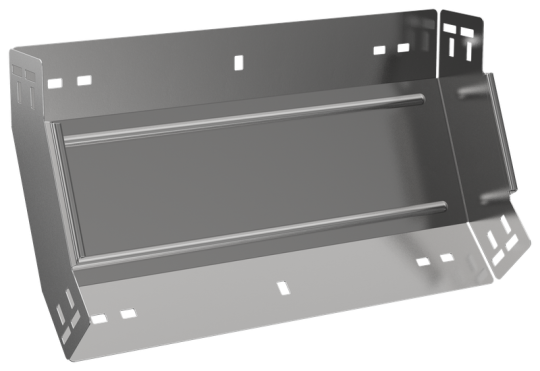

ESCA 5 Поворот верт. внутр. 45град 80х400-1,2 IEK ES5-PN-45-080-400-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Вес: 1,28 кг
• Отклонение - угол : 45
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Ширина ответвления: 400 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Длина: 245 мм
• Ширина: 400 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
