Описание

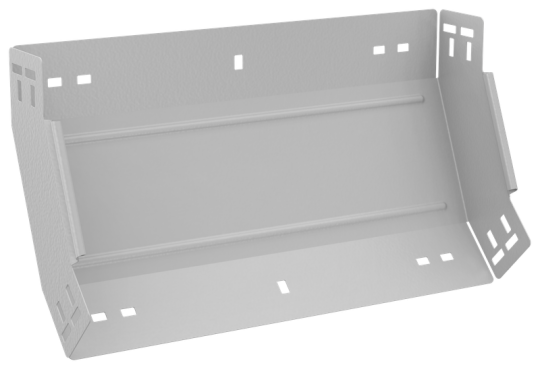

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 2
• Вес: 1,06 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 300 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 9016
• Ширина ответвления: 300 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Длина: 245 мм
• Монтажная температура: -50...40 °C
• Цвет: Чисто белый
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Порошковая окраска
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
