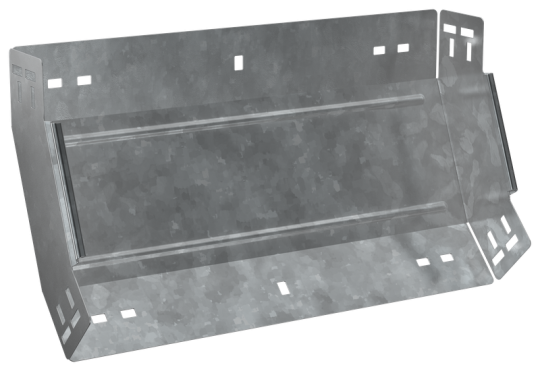

ESCA 5 Поворот верт. внутр. 45град 80х300-1,2 HDZ IEK ES5-PN-45-080-300-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Материал: Сталь
• Ширина: 300 мм
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,13 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Ширина ответвления: 300 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Длина: 245 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
