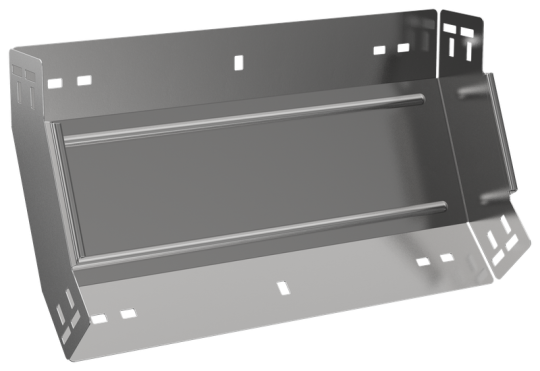

ESCA 5 Поворот верт. внутр. 45град 80х300-1,2 IEK ES5-PN-45-080-300-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 300 мм
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Материал: Сталь
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 1,04 кг
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Длина: 245 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина: 300 мм
• Монтажная температура: -50...40 °C
