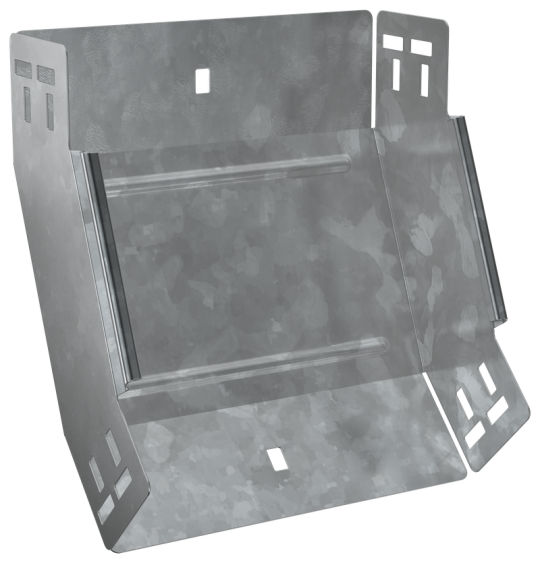

ESCA 5 Поворот верт. внутр. 45град 80х200-1,2 HDZ IEK ES5-PN-45-080-200-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Длина: 245 мм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Вес: 0,87 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Ширина: 200 мм
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
