Описание

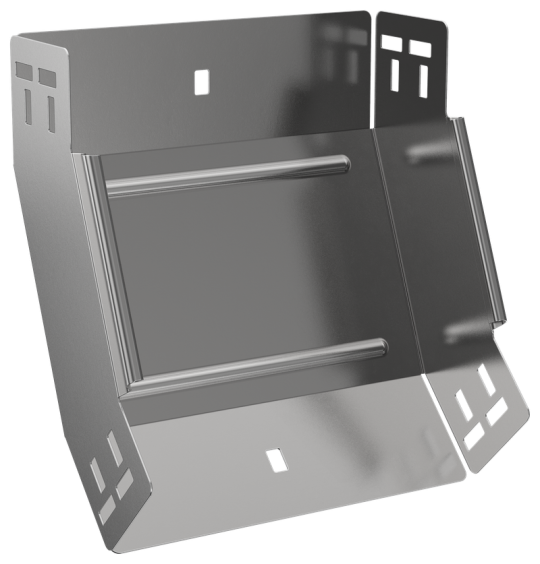

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 200 мм
• Длина: 245 мм
• Высота кабельного лотка : 80 мм
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Вес: 0,8 кг
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
