Описание

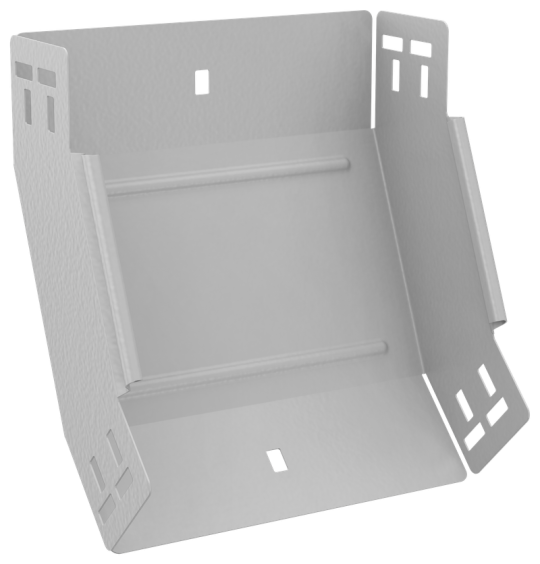

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 150 мм
• Цвет: Чисто белый
• Толщина металла: 1.2 мм
• Степень защиты - IP: IP00
• Вес: 0,69 кг
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Порошковая окраска
• Ширина: 150 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 9016
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Длина: 245 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
