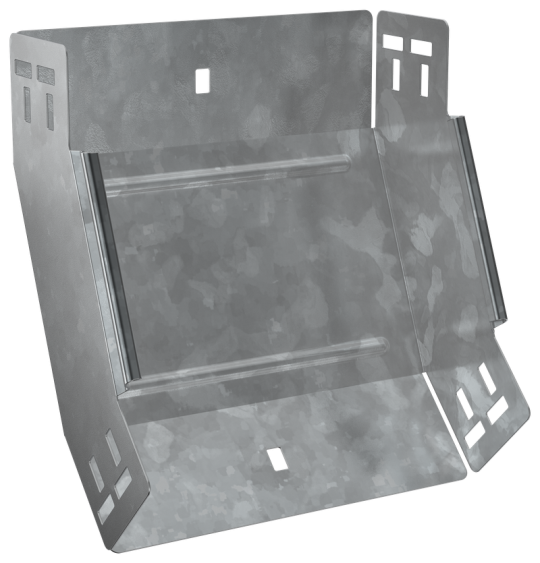

ESCA 5 Поворот верт. внутр. 45град 80х150-1,2 HDZ IEK ES5-PN-45-080-150-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 150 мм
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Вес: 0,74 кг
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Длина: 245 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 150 мм
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
