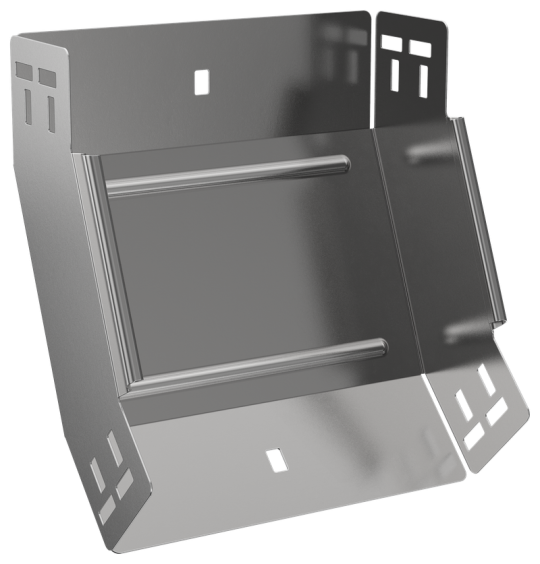

ESCA 5 Поворот верт. внутр. 45град 80х150-1,2 IEK ES5-PN-45-080-150-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Длина: 245 мм
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 80 мм
• Ширина: 150 мм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Материал: Сталь
• Вес: 0,68 кг
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
