Описание

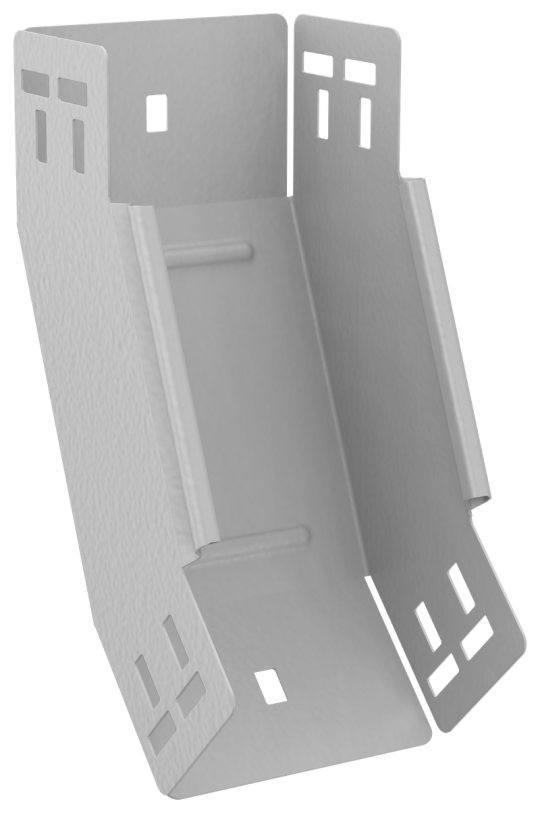

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 9016
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Длина: 245 мм
• Отклонение - угол : 45
• Материал: Сталь
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Вес: 0,57 кг
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Ширина: 100 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Цвет: Чисто белый
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
