Описание

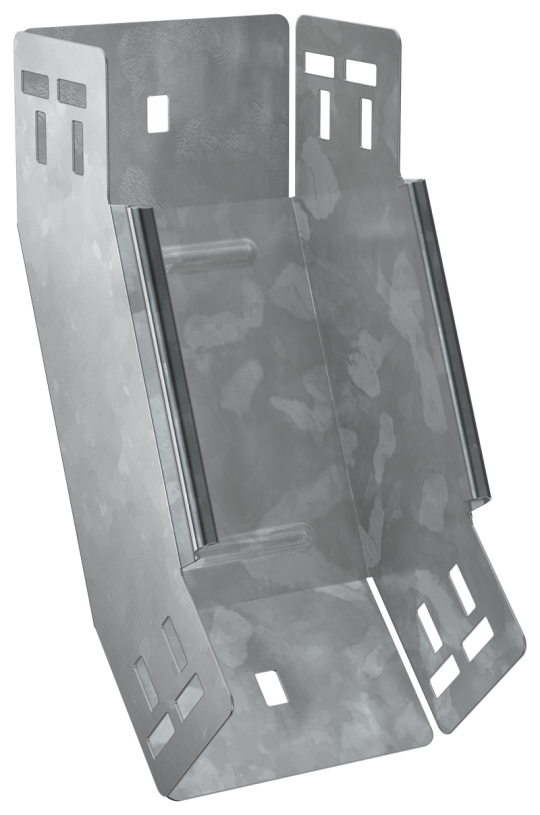

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Вес: 0,61 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Толщина цинкового покрытия: 55 мкм
• Ширина: 100 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 245 мм
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Толщина металла: 1.2 мм
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
