Описание

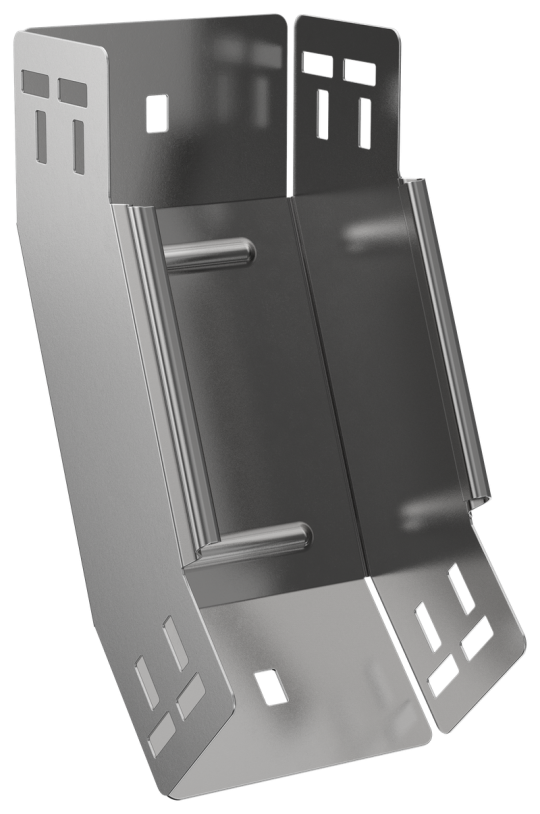

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 245 мм
• Ширина ответвления: 100 мм
• Вес: 0,56 кг
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Ширина: 100 мм
