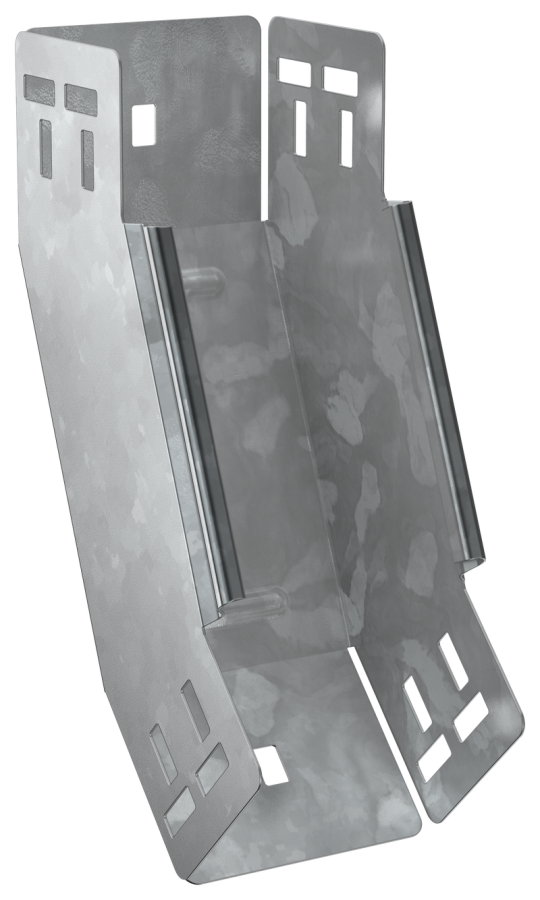

ESCA 5 Поворот верт. внутр. 45град 80х80-1,2 HDZ IEK ES5-PN-45-080-080-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Материал: Сталь
• Вес: 0,55 кг
• Цвет: Светло-серый
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Ширина ответвления: 80 мм
• Ширина: 80 мм
• Длина: 245 мм
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
