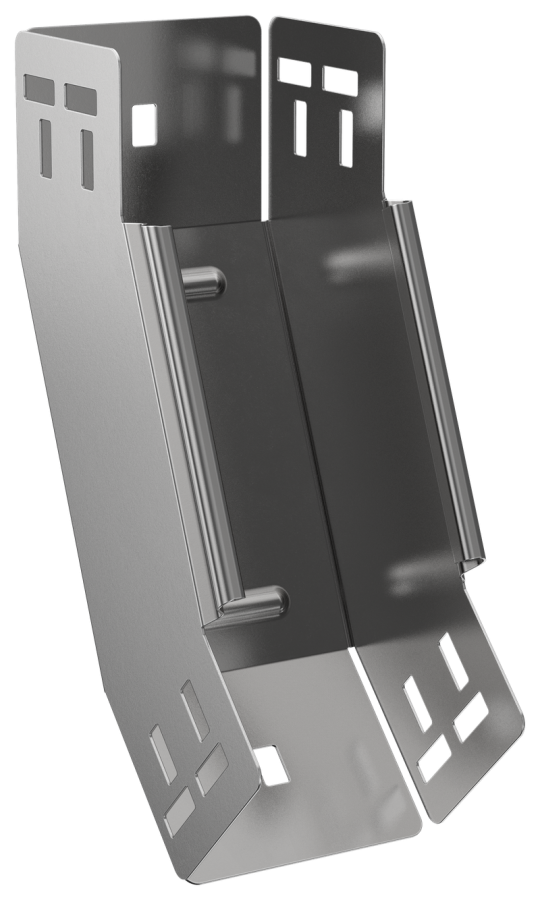

ESCA 5 Поворот верт. внутр. 45град 80х80-1,2 IEK ES5-PN-45-080-080-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Длина: 245 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Толщина металла: 1.2 мм
• Ширина ответвления: 80 мм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,51 кг
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
